Evsel atıksu NS terfi istasyonları

Uygulama alanları

• derin kazı yapmadan kotu düşük konut alanlarının kanalizasyona bağlanmasını sağlar;
• eğimli ve engebeli arazilerde kanalizasyon tesisatının kurulmasını kolaylaştırır;
• bodrum, tünel vb. düşük kotlu yapıların kanalizasyona bağlanmasına imkan verir;
• kanalizasyon kolektörlerinden uzakta bulunan yapıların kanalizasyon sistemine dahil edilmesini sağlar;
• düzensiz atıksu debisi olan noktalardan atıksuyun pompalanmasına imkan verir;
• serbest geçişli pompalar veya parçalayıcı çarklı pompalar kullanılarak ham atıksuyun pompalanmasını sağlar.

Atıksu terfi istasyonlarında kullanılan yapı elemanları

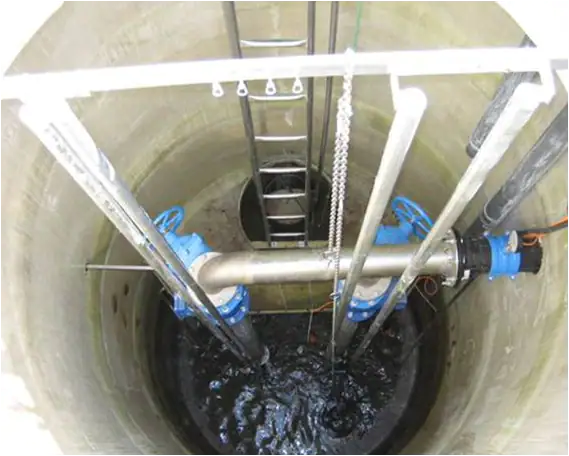

Pompa indirme kılavuzları
Terfi istasyonu kılavuzları paslanmaz çelikten üretilir. İstasyon çapı, seçilen pompaların büyüklüğüne bağlıdır.

Katı atık sepeti
Katı atık sepeti 20x20 mm paslanmaz çelik ağdan üretilir ve paslanmaz çelik kılavuza sabitlenir. i kaldırmak için dayanıklı sentetik halat veya paslanmaz çelik zincir kullanılır.

Kapatma vanaları ve basma boruları
Küresel çekvalf gövdesi yüksek kaliteli çelikten (Modular GGG40 tipi) üretilir. Çekvalf, DIN 3 202 yapısına uygun tasarımı sayesinde çalışma sırasında sıkışmayı önler. Kapalı tip boru hattı 10 bar basınca ve 80°C sıcaklığa kadar çalışabilir.

Bağlantı parçaları
Bağlantılarda paslanmaz çelik vidalar, metrik dişler ve paslanmaz çelik borular için inç dişler kullanılır.

Güvenlik ızgaraları
Terfi istasyonunda kapağın altında paslanmaz çelikten üretilmiş koruyucu ızgara bulunur.

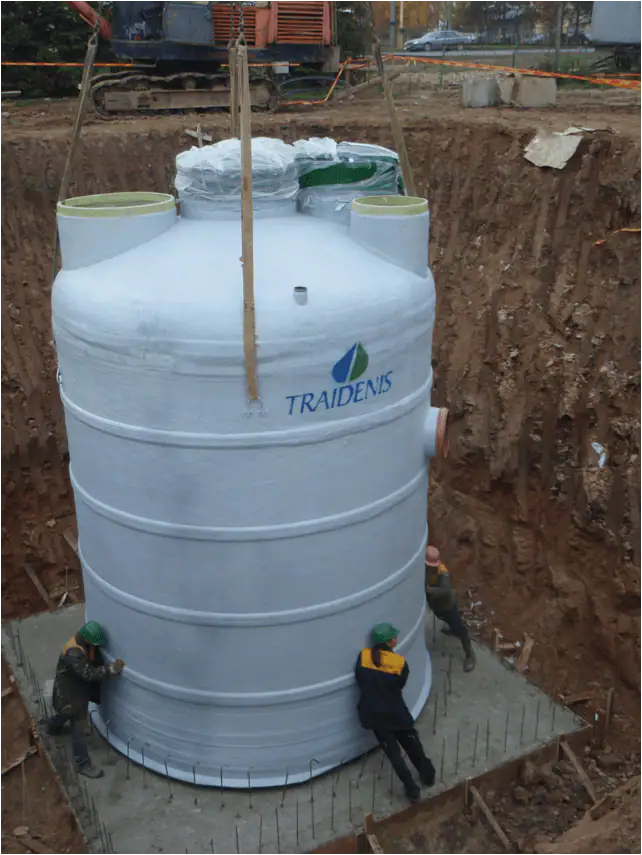

Gövde, montaj sırasında zeminden yaklaşık 30 cm yukarıda kalacak şekilde üretilir. Merdiven ve pompa kaldırma zincirleri dahil tüm elemanlar çeliktendir. Terfi istasyonunun topraklaması cihaz montajı sırasında yapılır.

Ek ekipman
Pompa ağırlığı 20 kg’dan fazlaysa terfi istasyonunda vinç/döner kaldırma kolu kullanılabilir.

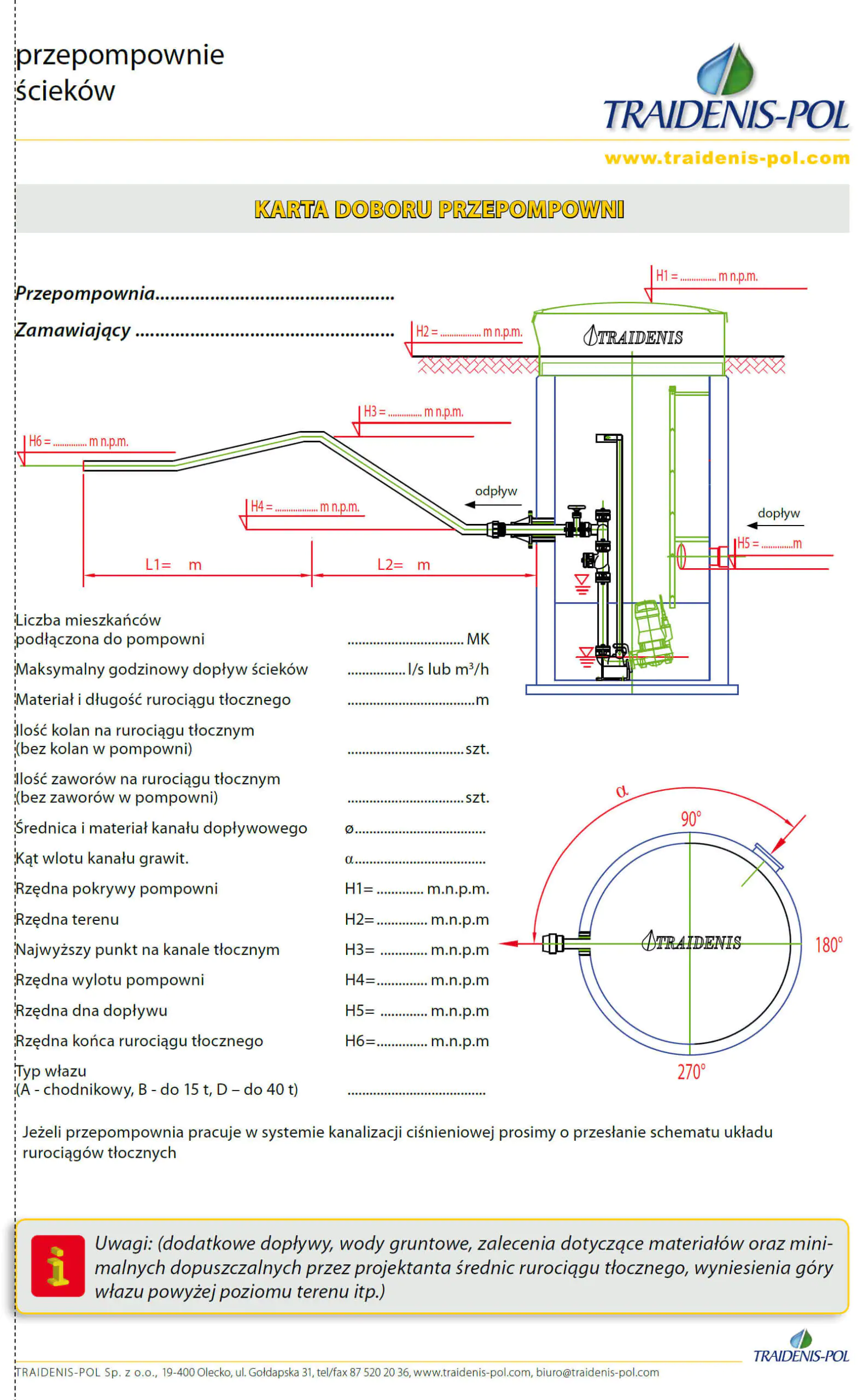

Terfi istasyonu seçim formu
